M 铜金属电缆防水接头

所属分类：M 铜金属电缆防水接头

发布时间：2017-09-07 11:11:00

点击次数：

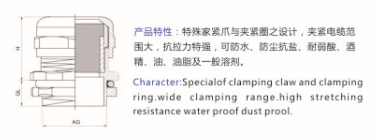

Specificatian of Thread

(metric)

Cable Range

Outer Diameter

 of Thread

Mouring Hole

Diameter

Thread Length

Thread Length

 (length ned lype)

Joint Length Wfench Diameter
M8*1.25 4-2 8 8-8.2 5 7 18 11
M10*1.5 6-3 10 10-10.2 5 7 18 12
M12*1.5 8.5-3 12 12-12.2 7 10 19 14
M14*1.5 8-4 14 14-14.2 7 10 19 19
M16*1.5 8-4 16 16-16.2 8 10 20 19
M18*1.5 10-5 16 18-18.2 8 10 21 20
M20*1.5 12-6 20 20-20.2 8 15 22 22
M22*1.5 14-10 22 22-22.2 8 15 23 24
M24*1.5 14-10 24 24-24.2 9 15 25 24/27
M25*1.5 14-10 25 25-25.2 9 16 25 24/27
M26*1.5 18-13 25 25-25.2 9 16 27 30/27
M27*1.5 18-13 27 27-27.2 9 16 27 30
M28*1.5 18-13 28 29-29.2 9 15 27 30
M30*1.5 18-13 30 30-30.2 9 15 29 30/32
M32*1.5 22-15 32 32-32.2 10 15 29 35
M33*1.5 22-15 33 33-33.2 10 15 29 35
M36*1.5 25-18 36 36-36.2 10 16 31 40
M37*1.5 25-18 37 37-37.2 10 16 31 40
M40*1.5 25-18 40 40-40.2 10 16 31 40/45
M41*1.5 30-22 40 40-40.2 11 16 35 45
M42*1.5 30-22 42 42-42.2 11 16 35 45
M47*1.5 33-25 47 47-47.2 11 15 37 50
M48*1.5 33-25 46 48-48.2 11 15 37 50
M50*1.5 38-32 50 50-50.2 11 15 37 57/55
M54*1.5 38-32 54 54-54.2 12 15 38 57
M56*1.5 38-32 56 58-58.2 12 16 38 57/59
M60*1.5 44-37 60 60-60.2 12 16 38 65
M63*1.5 44-37 63 63-63.2 13 16 39 65
M64*1.5 44-37 64 64-64.2 13 15 39 65/66
M72*2 52-42 72 72-72.2 13 20 42 77
M75*2 52-42 75 75-75.2 15 20 42 77
M80*2 62-55 80 80-80.2 15 20 45 90
M88*2 70-65 88 88-88.2 15 20 45 94
M100*2 84-78 100 100-100.2 15 20 45 110
